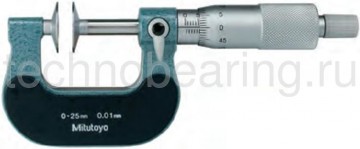

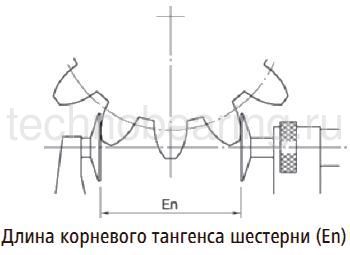

Данные микрометры используются для измерения шестерен и углубленных элементов, труднодоступных для стандартного микрометра.
Метрические

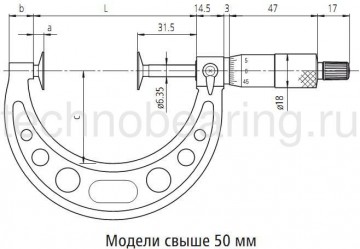

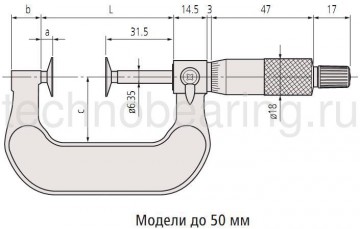

| № | Диапазон,мм | Точность | L,мм | а,мм | b,мм | с,мм | d,мм | е,мм | t,мм | Масса,г | |
| 0-25 | ±4 мкм | 37,5 | 6 | 14 | 25 | 20 | 8 | 0,7 | 200 | ||
| 123-113 | 0-25 | ±4 мкм | 39,7 | 4,5 | 9,2 | 25 | 20 | 8 | 0,7 | 200 | Под запрос |
| 123-102 | 25-50 | ±4 мкм | 62,5 | 6 | 14 | 32 | 20 | 8 | 0,7 | 250 | |
| 123-114 | 25-50 | ±4 мкм | 65,6 | 5,4 | 11 | 31 | 20 | 8 | 0,7 | 250 | Под запрос |
| 123-103 | 50-75 | ±6 мкм | 87 | 5,5 | 11 | 49 | 20 | 8 | 0,7 | 300 | |
| 123-115 | 50-75 | ±6 мкм | 90,7 | 5,5 | 12,2 | 50 | 20 | 8 | 0,7 | 300 | Под запрос |
| 123-104 | 75-100 | ±6 мкм | 112 | 5,5 | 11 | 63 | 20 | 8 | 0,7 | 375 | |
| 123-116 | 75-100 | ±6 мкм | 112,5 | 5,5 | 13,5 | 60 | 20 | 8 | 0,7 | 375 | Под запрос |
| 123-105 | 100-125 | ±7 мкм | 137,5 | 6 | 12 | 79 | 30 | 12 | 1 | 520 | |
| 123-106 | 125-150 | ±7 мкм | 162,5 | 6 | 15 | 94 | 30 | 12 | 1 | 570 | |
| 123-107 |
150-175 | ±8 мкм | 187,5 | 6 | 16 | 106 | 30 | 12 | 1 | 730 | |
| 123-108 | 175-200 | ±8 мкм | 212,5 | 6 | 15 | 118 | 30 | 12 | 1 | 890 | |
| 123-109 | 200-225 | ±8 мкм | 237,5 | 6 | 14 | 130 | 30 | 12 | 1 | 1 ООО | |
| 123-110 | 225-250 | ±9 мкм | 262,5 | 6 | 14 | 143 | 30 | 12 | 1 | 1 200 | |
| 123-111 | 250-275 | ±9 мкм | 287,5 | 6 | 15 | 156 | 30 | 12 | 1 | 1 410 | |
| 123-112 | 275-300 | ±9 мкм | 312,5 | 6 | 15 | 169 | 30 | 12 | 1 | 1 680 |
Дюймовые
| № | Диапазон | Точность | L,мм | а,мм | b,мм | С,мм | d,мм | е,мм | t,мм | Масса,г | |
| 123-125 | 0-1" | ±0.0002" | 37,5 | 6 | 14 | 25 | 20 | 8 | 0,7 | 200 | Под запрос |
| 123-126 | 1-2" | ±0.0002" | 62,5 | 6 | 14 | 32 | 20 | 8 | 0,7 | 200 | Под запрос |
| 123-127 | 2-3" | ±0.0003" | 87 | 5,5 | 11 | 49 | 20 | 8 | 0,7 | 250 | Под запрос |
| 123-128 | 3-4" | ±0.0003" | 112 | 5,5 | 11 | 63 | 20 | 8 | 0,7 | 250 | Под запрос |
Спецификация:
| Точность | См.перечень технических характеристик |
| Градуировка | 0,01 мм или 0,001 дюйма |
| Шкалы | Барабан и изолирующая трубка с матовым хромовым покрытием, 018 мм |
| Плоскостность | 1 мкм для моделей до 100 1,6 мкм для моделей свыше 100 |
| Параллельность | 4 мкм для моделей до 50 6 мкм для моделей до 100 (5+L/75) мкм для моделей свыше 100 L = макс. диапазон (мм) |
| Рама | С эмалированным покрытием |
| Измерительный шпиндель |
06,35, шаг шпинделя 0,5, с зажимом шпинделя |
| Усилие измерения |
5-10 Н |
| Измеряемый модуль |
0,5-6(0,7-11 : модели свыше 100мм) |
| Поставка | В комплекте с коробкой, установочной мерой (от 25 и выше), ключом |
