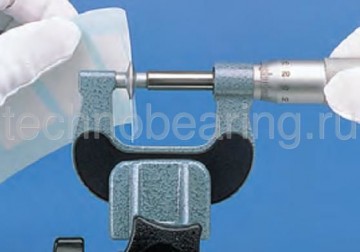

• Измерительная дисковая поверхность, при вращении шпинделя не вращается
Метрические

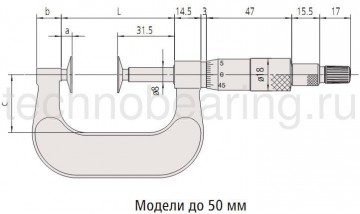

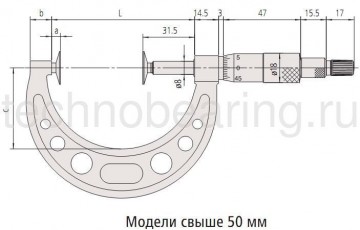

| № | Диапазон,мм | Точность,мкм | L,мм | а,мм | b,мм | с,мм | Масса,г | |
| 169-101 | 0-25 | 4 | 37,5 | 6 | 13,5 | 25 | 230 | |
| 169-201 | 0-25 | 4 | 37,5 | 6 | 13,5 | 25 | 230 | |
| 169-202* | 25-50 | 4 | 62,5 | 6 | 13,5 | 32 | 280 | Под запрос |
| 169-205* | 50-75 | ±6 | 87 | 5,5 | 13 | 49 | 315 | Под запрос |
| 169-207* | 75-100 | ±6 | 112 | 5,5 | 13 | 63 | 400 | Под запрос |
Дюймовые
| № | Диапазон | Точность | L,мм | а,мм | b,мм | с,мм | Масса,г | |
| 169-103* | 0-1" | +0.0002" | 37,5 | 6 | 13 | 25 | 230 | Под запрос |
| 169-203 | 0-1" | +0.0002" | 37,5 | 6 | 13 | 25 | 230 | Под запрос |
| 169-204* | 1 -2" | +0.0002" | 62,5 | 6 | 13,5 | 32 | 280 | Под запрос |
| 169-206* | 2-3" | +0.0003" | 87 | 5,5 | 13 | 49 | 315 | Под запрос |
| 169-208* | 3-4" | +0.0003" | 112 | 5,5 | 13 | 63 | 400 | Под запрос |
Спецификация:
| Точность | См. перечень технических характеристик. |
| Градуировка | 0,01 мм или 0,001 дюйма |
| Шкалы | Барабан и изолирующая трубка с матовым хромовым покрытием, 018 мм |
| Плоскостность | 1 мкм |
| Параллельность | 4 мкм для моделей до 50 мм 6 мкм для моделей свыше 50 мм |
| Каркас | С эмалированным покрытием |
| Измерительный шпиндель |
Шаг шпинделя 0,5 мм |
| Усилие измерения |
5-10 Н |
| Поставка | В комплекте с коробкой, ключом |
