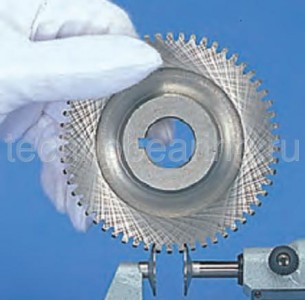

Диски позволяют производить измерения в труднодоступных местах для обычного микрометра.
Функции
| Вывод данных |
| ORIGIN (точка отсчета) |
| ZERO/ABS (НУЛЬ/АБС.) |
| Автоотключение через 20 мин. неиспользования |
| HOLD (УДЕРЖ.) |
| Аварийный сигнал о низком напряжении |
Метрические

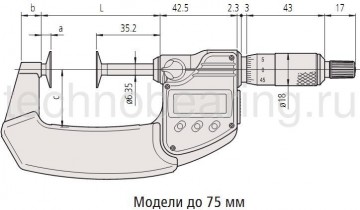

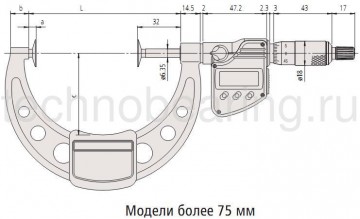

| № | Диапазон | Точность | L,мм | а,мм | b,мм | с,мм | d,мм | е,мм | t,мм | Масса,г |

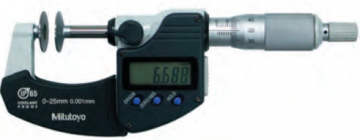

| 323-250 | 0-25 мм | ±4 мкм | 39,7 | 4,5 | 9,2 | 25 | 20 | 8 | 0,7 | 290 |
| 323-251 | 25-50 мм | ±4 мкм | 65,6 | 5,4 | 11 | 31 | 20 | 8 | 0,7 | 355 |
| 323-252 | 50-75 мм | ±6 мкм | 90,7 | 5,5 | 12,2 | 50 | 20 | 8 | 0,7 | 555 |
| 323-253 | 75-100 мм | ±6 мкм | 112,5 | 5,5 | 13,5 | 60 | 20 | 8 | 0,7 | 610 |
Дюйм./Метр.
| № | Диапазон Точность | L,мм | а,мм | b,мм | с,мм | d,мм | е,мм | t,мм | Масса,г | |
| 323-250 | 0-25 мм | ±4 мкм | 39,7 | 4,5 | 9,2 | 25 | 20 | 8 | 0,7 | 290 |
| 323-251 | 25-50 мм | ±4 мкм | 65,6 | 5,4 | 11 | 31 | 20 | 8 | 0,7 | 355 |
| 323-252 | 50-75 мм | ±6 мкм | 90,7 | 5,5 | 12,2 | 50 | 20 | 8 | 0,7 | 555 |
| 323-253 | 75-100 мм | ±6 мкм | 112,5 | 5,5 | 13,5 | 60 | 20 | 8 | 0,7 | 610 |
Кабели
| № | Описание | |
| 05CZA662 | Кабель Digimatic с переключателем (1 м) | Под запрос |
| 05CZA663 | Кабель Digimatic с переключателем (2 м) | Под запрос |
| 02AZD790B | Соединительный кабель U-Wave с переключателем | Под запрос |
| 06ADV380B | Кабель прямого вывода USB с переключателем (2 м) | Под запрос |
| Расходуемые аксессуары | ||
| № | Описание | |
| 938882 | батарея SR44 | Под запрос |
Спецификация:
| Точность | См. перечень технических характеристик (за исключением ошибки дискретизации) |
| Цифровой шаг |
0,001 мм или 0,001 мм/0,00005 дюйма |
| Плоскостность | 1 мкм |
| Параллельность | 4 мкм для моделей до 50 мм 6 мкм для моделей свыше 100 мм |
| Рама | С эмалированным покрытием |
| Шкалы | Барабан и изолирующая трубка с матовым хромовым покрытием, 018 мм |
| Усилие измерения |
3-8 Н |
| Измерительный шпиндель |
06,35 мм, шаг шпинделя 0,5 мм, с зажимом шпинделя |
| Измеряемый модуль |
0,5-6 |
| Поставка | В комплекте с коробкой, установочной мерой (от 25 мм и выше), ключом, 1 батареей |
 |
- Диапозон измерений: 0-100 мм
- Разрешение: 0.001 мм
- Степень защиты: IP 65
- Точность: стандарт предприятия
- Разрешение: 0,001 мм
- Производитель: MITUTOYO (Япония) |
|

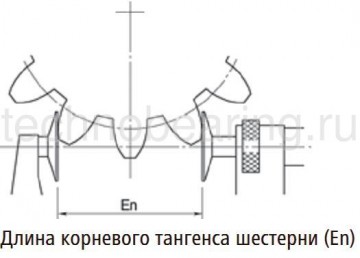

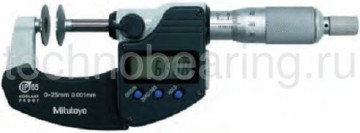

Дисковой микрометр MITUTOYO для наружных измерений, а именно - измерений колебаний общей нормали с модулем от 0,5 до 6 мм и измерений расстояния между впадинами зубьев. - Шкала: стебель и барабан с матовым хромированием, d=18 мм - Шпиндель: d=6,35 мм, шаг 0,5 мм/об, с фиксатором - Скоба: покрытие эмалью - Измерительное усилие: 3-8 Н |
|
| № | Диапазон измерений, мм |
Отклонение от параллельности, мкм |
Предел погрешности, мкм | d,мм | t,мм | e,мм | Масса,г |
| 323-250 | 0-25 | 4 | 4 | 20 | 0,7 | 8 | 290 |
| 323-251 | 25-50 | 4 | 4 | 20 | 0,7 | 8 | 355 |
| 323-252 | 50-75 | 6 | 6 | 20 | 0,7 | 8 | 555 |
| 323-253 | 75-100 | 6 | 6 | 20 | 0,7 | 8 | 610 |
В комплект входит:
- футляр
- Установочная мера (25-100 мм)
- изоляция
- ключ
- 1 батарея
Дополнительные принадлежности:
| 05CZA662 | Соединительный кабель (1м) | Под запрос |
| 05CZA663 | Соединительный кабель (2м) | Под запрос |
Расходные материалы:
|
938882 |
Батарея SR-44 |
Под запрос |
