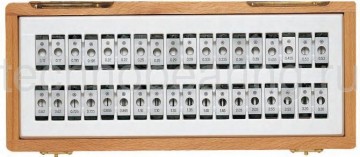

Наборы проволочных калибров для микрометров Mitutoyo

• Измерительные проволочные эталоны закалены и точно отшлифованы. Они устанавливаются
на шпинделе и пятке наружного микрометра.
• Используются для определения диаметра резьб, этот метод считается одним из самых точных
для таких задач.

Наборы проволочек

№	Диаметр опоры
313-101	6,35 мм	Под запрос
313-102	8 мм	Под запрос

ДляØ 6,35

№	Измерительный провод Ø мм
952131	0,17	Под запрос
952132	0,195	Под запрос
952133	0,22	Под запрос
952134	0,25	Под запрос
952135	0,29	Под запрос
952136	0,335	Под запрос
952137	0,39	Под запрос
952138	0,455	Под запрос
952139	0,53	Под запрос
952140	0,62	Под запрос
952141	0,725	Под запрос
952142	0,895	Под запрос
952143	1,1	Под запрос
952144	1,35	Под запрос
952145	1,65	Под запрос
952146	2,05	Под запрос
952147	2,55	Под запрос
952148	3,2	Под запрос

ДляØ 8мм

№	Измерительный провод Ø мм
952131	0,17	Под запрос
952132	0,195	Под запрос
952133	0,22	Под запрос
952134	0,25	Под запрос
952135	0,29	Под запрос
952136	0,335	Под запрос
952137	0,39	Под запрос
952138	0,455	Под запрос
952139	0,53	Под запрос
952140	0,62	Под запрос
952141	0,725	Под запрос
952142	0,895	Под запрос
952143	1,1	Под запрос
952144	1,35	Под запрос
952145	1,65	Под запрос
952146	2,05	Под запрос
952147	2,55	Под запрос
952148	3,2	Под запрос

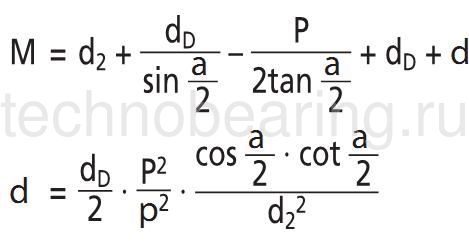

P =шаг резьбы
d_D =O изм. проволочки
d₂ =диаметр шага
M =теоретический размер при изм. давление d
a =угол шага
d =корректирующий коэффициент

№	Р	d₂	d_D	M	(M-d2)
М1	0,250	0,838	0,170	1,133	0,295
M1.2	0,250	1,038	0,170	1,332	0,294
М1,4	0,300	1,205	0,170	1,456	0,251
М1,7	0,350	1,473	0,220	1,831	0,358
М2	0,400	1,740	0,250	2,145	0,405
М2,3	0,400	2,040	0,250	2,444	0,404
М2,6	0,450	2,308	0,290	2,789	0,481
М3	0,500	2,675	0,290	3,113	0,438
М3,5	0,600	3,110	0,335	0,035	0,486
М4	0,700	3,545	0,455	4,305	0,760
M5	0,800	4,480	0,455	5,153	0,673
М6	1,000	5,350	0,620	6,346	0,996
М8	1,250	7,188	0,725	8,282	1,094
М10	1,500	9,026	0,895	10,414	1,388
М12	1,750	10,863	1,100	12,650	1,787
M14	2,000	12,701	1,350	15,021	2,320
M16	2,000	14,701	1,350	17,021	2,320
M20	2,500	18,376	1,650	21,163	2,787
М22	2,500	20,376	1,650	23,163	2,787
М24	3,000	22,051	2,050	25,606	3,555
М27	3,000	25,051	2,050	28,605	3,554
M30	3,500	27,727	2,050	30,848	3,121
М33	3,500	30,727	2,050	33,848	3,121
М36	4,000	33,402	2,550	37,591	4,189
М39	4,000	36,402	2,550	40,590	4,188
М42	4,500	39,077	2,550	42,832	3,755
M45	4,500	42,077	2,550	45,832	3,755
М48	5,000	44,752	3,200	50,025	5,273
М52	5,000	48,752	3,200	54,024	5,272
М56	5,500	52,428	3,200	57,267	4,839
М60	5,500	56,428	3,200	61,267	4,839
