Подшипники роликовые цилиндрические предназначены для восприятия радиальных нагрузок.
Такие подшипники обладают значительно большей радиальной грузоподъемностью по сравнению с грузоподъемностью радиальных шарикоподшипников равных габаритных размеров, но по скоростным характеристикам несколько им уступают.
Они очень чувствительны к перекосам внутренних колец относительно наружных, так как при перекосах возникает концентрация напряжений у краев ролика. Для снижения этих напряжений изготовляют подшипники специальных модификаций.
Существуют цилиндрические роликоподшипники в усиленном исполнении. У них комплекты роликов рассчитаны и сконструированы таким образом, чтобы была обеспечена максимальная грузоподъемность.
У однорядных подшипников с короткими цилиндрическими роликами сепараторы штампованные или массивные. Материал массивных сепараторов - сталь, латунь, бронза, алюминиевые сплавы. Центрируются массивные сепараторы обычно по двухбортовому кольцу.
Такие подшипники стандартного исполнения имеют нормальный радиальный зазор. Также существуют подшипники с дополнительным обозначением С3 (радиальный зазор больше, чем нормальный) или С4 (радиальный зазор больший, чем С3).
Модифицированный линейный контакт между роликами и дорожками качения цилиндрических роликоподшипников препятствует возникновению кромочного напряжения и допускает определенную самоустановку.
Они являются однорядными разъемными - это облегчает монтаж и демонтаж; оба кольца подшипников могут устанавливаться с натягом. Модифицированный линейный контакт между роликами и дорожками качения препятствует возникновению кромочного напряжения.

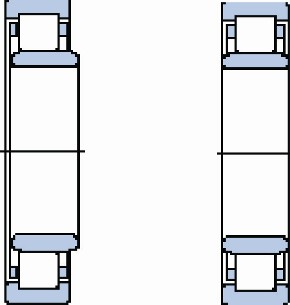

Серия NU
| обозначение | исполнение | |
| NU 2.. | EAP |
изменённая внутренняя конструкция + полиамидный сепаратор |
| NU 3.. | EJL |
изменённая внутренняя конструкция + стальной сепаратор |
| NU 22.. | EM1 |
латунный сепаратор,центрирование по телу качения |
| NU 23.. | EM1А |
латунный сепаратор,центрирование по внешнему кольцу |
| NU 10 | ||
Серия NJ
| обозначение | исполнение | |
| NJ 2.. | EAP |
изменённая внутренняя конструкция + полиамидный сепаратор |
| NJ 3.. | EJL |
изменённая внутренняя конструкция + стальной сепаратор |
| NJ 22.. | EM1 |
латунный сепаратор,центрирование по телу качения |
| NJ 23.. | EM1А |
латунный сепаратор,центрирование по внешнему кольцу |
| NJ 4 | ||
Серия NUP
| обозначение | исполнение | |
| NUP 2.. | EAP |
изменённая внутренняя конструкция + полиамидный сепаратор |
| NUP 3.. | EJL |
изменённая внутренняя конструкция + стальной сепаратор |
| NUP 22.. | EM1 |
латунный сепаратор,центрирование по телу качения |
| NUP 23.. | EM1А |
латунный сепаратор,центрирование по внешнему кольцу |

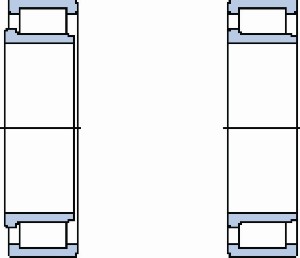

Роликоподшипники NJG
| обозначение | исполнение | |
| NJG 23.. |
VH |
бессепараторный роликоподшипник с цилиндрическими роликами |

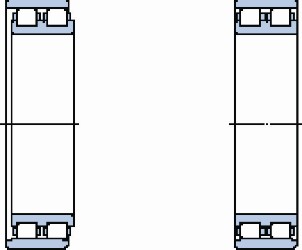

Роликоподшипники серии NN
| обозначение | исполнение | |
| NN 30.. | K |
коническое отверстие |
| W33 |
канавка и три смазочных отверстия в наружном кольце |
|
| M |
латунный сепаратор,центрирование по телу качения |
|
| SP |
класс допуска (суперточность),радиальный зазор С1 |
|

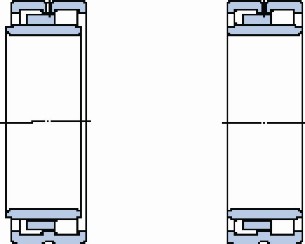

Роликоподшипники серии NNU
| обозначение | исполнение | |
| NNU 49.. | K |
коническое отверстие |
| W33 |
канавка и три смазочных отверстия в наружном кольце |
|
| M |
латунный сепаратор,центрирование по телу качения |
|
| SP |
класс допуска (суперточность),радиальный зазор С1 |
|
