Шариковые однорядные радиальные миниатюрные с фланцами с метрическими размерами подшипники

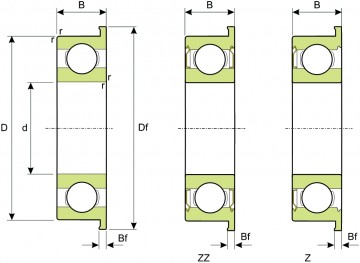

Размер						Коэффициент нагрузки (КН)		Обозначение
d (mm)	D (mm)	Df (mm)	r (mm)	B (mm)	Bf (mm)	Динамическая C	Статическая C₀	Открытый	С защитной шайбой
1	3	3.8	0.05	1	0.3	0.075	0.025	F681	-
1	4	5	0.1	1.6	0.5	0.075	0.025	F691	-
1.2	4	4.8	0.1	1.8	0.4	0.085	0.03	FM41X	-
1.5	4	5	0.15	1.2	0.4	0.085	0.03	F681X	F681XZZ
1.5	5	6.5	0.1	2	0.6	0.13	0.045	F691X	F691XZZ
1.5	6	7.5	0.1	2.5	0.6	0.25	0.010	F601X	F601XZZ
2	5	6.1	0.1	1.5	0.5	0.13	0.045	F682	F682ZZ
2	5	6.2	0.1	2	0.6	0.13	0.045	MF52	MF52ZZ
2	6	7.5	0.15	2.3	0.6	0.25	0.10	F692	F692ZZ
2	6	7.2	0.15	2.5	0.6	0.25	0.10	MF62	MF62ZZ
2	7	8.2	0.15	2.5	0.6	0.30	0.15	MF72	MF72ZZ
2	7	8.5	0.15	2.8	0.7	0.30	0.15	F602	F602ZZ
2.5	6	7.1	0.15	1.8	0.5	0.16	0.06	F682X	F682XZZ
2.5	7	8.5	0.15	2.5	0.7	0.30	0.15	F692X	692XZZ
2.5	8	9.2	0.2	2.5	0.6	0.43	0.19	MF82X	MF82XZZ
2.5	8	9.5	0.15	2.8	0.7	0.43	0.19	F602X	F602XZZ
3	6	7.2	0.1	2	0.6	0.16	0.06	MF63	MF63ZZ
3	7	8.1	0.15	2	0.5	0.24	0.10	F683	F683ZZ
3	8	9.2	0.15	2.5	0.6	0.43	0.19	MF83	MF83ZZ
3	8	9.5	0.15	3	0.7	0.43	0.19	F693	F693ZZ
3	9	10.2	0.2	2.5	0.6	0.44	0.19	MF93	MF93ZZ
3	9	10.5	0.15	3	0.7	0.44	0.19	F603	F603ZZ
3	10	11.5	0.15	4	1	0.49	0.22	F623	F623ZZ
4	7	8.2	0.1	2	0.6	0.16	0.06	MF74	MF74ZZ
4	8	9.2	0.15	2	0.6	0.30	0.12	MF84	MF84ZZ
4	9	10.3	0.15	2.5	0.6	0.49	0.22	F684	F684ZZ
4	10	11.2	0.2	3	0.6	0.45	0.19	MF104	MF104ZZ
4	11	12.5	0.15	4	1	0.55	0.25	F694	F694ZZ
4	12	13.5	0.2	4	1	0.74	0.35	F604	F604ZZ
4	13	15	0.2	5	1	1.01	0.49	F624	F624ZZ
4	16	18	0.3	5	1	1.03	0.49	F634	F634ZZ
5	8	9.2	0.1	2	0.6	0.21	0.10	MF85	MF85ZZ
5	9	10.2	0.15	2.5	0.6	0.33	0.14	MF95	MF95ZZ
5	10	11.2	0.15	3	0.6	0.33	0.14	MF105	MF105ZZ
5	11	12.6	0.15	-	-	0.55	0.25	-	MF115ZZ
5	11	12.5	0.15	3	0.8	0.55	0.25	F685	F685ZZ
5	13	15	0.2	4	1	0.83	0.40	F695	F695ZZ
5	14	16	0.2	5	1	1.02	0.49	F605	F605ZZ
5	16	18	0.3	5	1	1.34	0.67	F625	F625ZZ
5	19	22	0.3	6	1.5	1.82	0.92	F635	F635ZZ
6	10	11.2	0.15	2.5	0.6	0.38	0.18	MR106	MF106ZZ
6	12	13.2	0.2	3	0.6	0.55	0.25	MR126	MF126ZZ
6	13	15	0.15	3.5	1	0.83	0.40	686	F686ZZ
6	15	17	0.2	5	1.2	1.03	0.49	696	F696ZZ
6	17	19	0.3	6	1.2	1.53	0.75	606	F606ZZ
6	19	22	0.3	6	1.5	1.82	0.92	626	F626ZZ
7	11	12.2	0.15	2.5	0.6	0.35	0.16	MF117	MF117ZZ
7	13	14.2	0.2	3	0.6	0.42	0.21	MF137	MF137ZZ
7	14	16	0.15	3.5	1	0.91	0.45	F687	F687ZZ
7	17	19	0.3	5	1.2	1.24	0.64	F697	F697ZZ
7	19	22	0.3	6	1.5	1.82	0.92	F607	F607ZZ
7	22	25	0.3	7	1.5	2.56	1.38	F627	F627ZZ
8	12	13.2	0.15	2.5	0.6	0.42	0.21	MF128	MF128ZZ
8	14	15.6	0.2	3.5	0.8	0.63	0.31	MF148	MF148ZZ
8	16	18	0.2	4	1	0.97	0.50	F688	F688ZZ
8	19	22	0.3	6	1.5	1.73	0.88	F698	F698ZZ
8	22	25	0.3	7	1.5	2.56	1.38	F608	F608ZZ
9	17	19	0.2	4	1	1.03	0.55	F689	F689ZZ
9	20	23	0.3	6	1.5	1.92	1.01	F699	F699ZZ
10	15	16.5	0.15	3	0.8	0.85	0.43	F6700	-
10	15	16.5	0.15	4	0.8	0.85	0.43	-	F6700ZZ
10	19	21	0.3	5	1	1.71	0.84	F6800	F6800ZZ
10	19	21	0.3	7	1.5	1.71	0.84	F63800	F63800ZZ
10	22	25	0.3	6	1.5	2.69	0.127	F6900	F6900ZZ
12	18	19.5	0.2	4	0.8	0.92	0.52	F6701	F6701ZZ
12	21	23	0.3	5	1.1	1.91	1.03	F6801	F6801ZZ
12	21	23	0.3	7	1.5	1.91	1.03	F63801	F63801ZZ
12	24	26.5	0.3	6	1.5	2.88	1.47	F6901	F6901ZZ
15	21	22.5	0.2	4	0.8	0.94	0.58	F6702	F6702ZZ
15	24	26	0.3	5	1.1	2.06	1.25	F6802	F6802ZZ
15	24	26	0.3	7	1.5	2.06	1.25	F63802	F63802ZZ
15	28	30.5	0.3	7	1.5	4.02	2.26	F6902	F6902ZZ
17	23	24.5	0.2	4	0.8	0.99	0.65	F6703	F6703ZZ
17	26	28	0.3	5	1.1	2.23	1.46	F6803	F6803ZZ
17	26	28	0.3	7	1.5	2.23	1.46	F63803	F63803ZZ
17	30	32.5	0.3	7	1.5	4.58	2.56	F6903	F6903ZZ
20	27	28.5	0.2	4	0.8	1.04	0.72	F6704	F6704ZZ
20	32	35	0.3	7	1.5	4.02	2.45	F6804	F6804ZZ
20	37	40	0.3	9	2	6.37	3.68	F6904	F6904ZZ
25	32	34	0.2	4	1	1.08	0.84	F6705	-
25	37	40	0.3	7	1.5	4.30	2.93	F6805	F6805ZZ
25	42	45	0.3	9	2	7.00	4.53	F6905	F6905ZZ
30	37	39	0.2	4	1	1.14	0.95	F6706	-
30	42	45	0.3	7	1.5	4.53	3.40	F6806	F6806ZZ
30	47	50	0.3	9	2	7.24	5.00	F6906	F6906ZZ
